（一）项目需求
管道厂车间空间较大，产品需要安装在半空，且现场环境光线充足，主控室在有一定距离的楼层。但可在同一局域网下。屏幕需求宽度大于3米，以满足播放、观看需求。
（二）项目方案

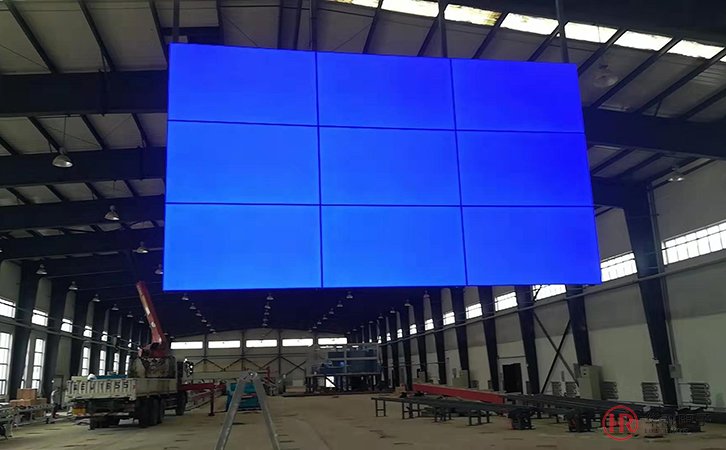

最终选用700d/m²亮度，55寸3.5mmLCD拼接屏作为显示单元，整个显示大屏幕采用吊装安装方式；在控制室，电脑可对画面进行联动控制。
（三）产品安装

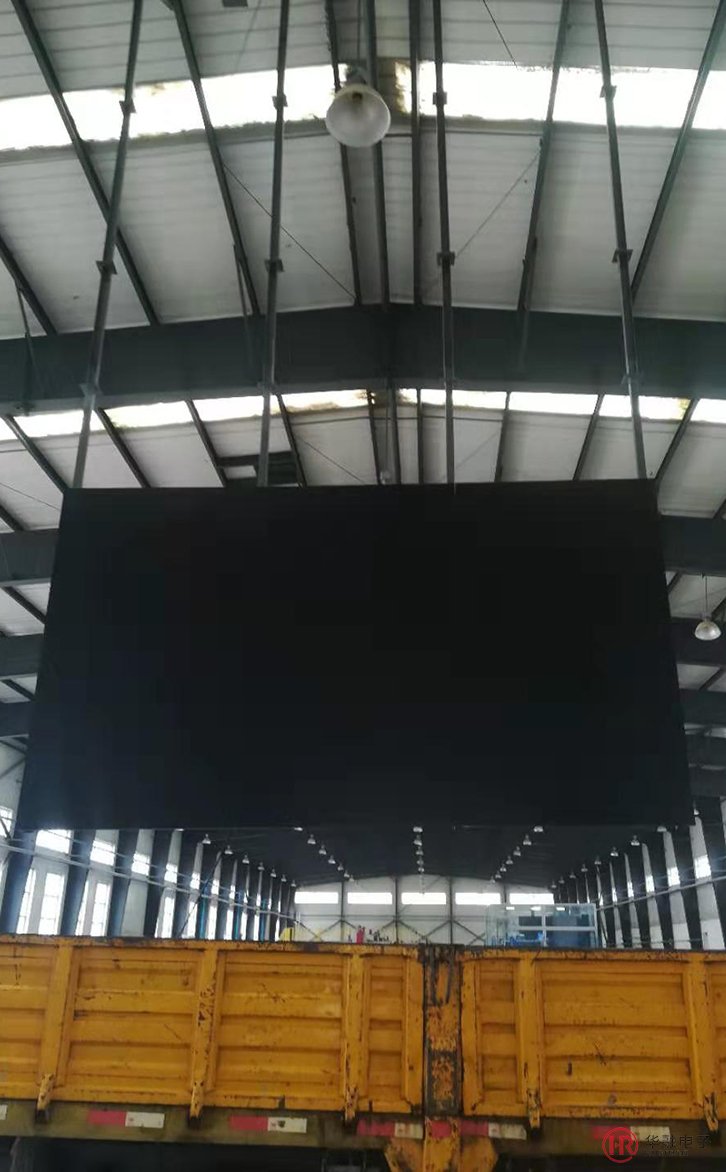

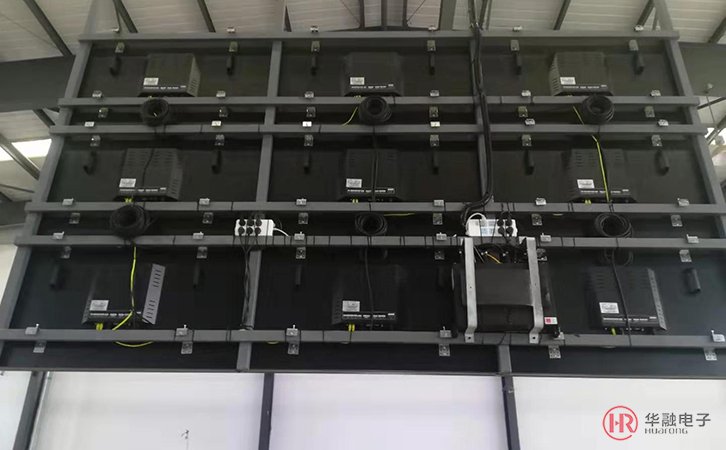

不锈钢管与厂房顶部受力龙骨进行固定连接，后方采用加固加厚支架，安装借助升降平台等设备，对整个产品进行安装、固定调试。
| 型号 | HR55EB |
| 面板类型 | 55"DID led Panel(对角线:1388mm) |
| 物理分辨率 | 1920 (H)×1080 ( v) |
| 屏幕比例 | 16:09 |
| 物理拼缝 | 0.88mm(水平），0.88mm（垂直） |
| 响应时间 | 8ms |
| 亮度 | 550cd/m2 700cd/m2 |
| 对比度 | 4000:01:00 |
| 可视角度 | 178°(H)/178° ( V) |
| 显示色彩 | 16.7M |
| 视频输入 | cVBS ( BNC ) x2 ,S-VIDEO(Y/C)x1 |
| 电脑信号输入 | vGAx1 |
| 数字输入 | DVIx1，HDMl x1，1080P(1920 ×1080)向下兼容 |
| 高清输入 | YPbPr ×1,108OP(1920 x1080)向下兼容 |
| 视频输出 | cVBS(BNC)×2 |
| 大屏拼接模块 | 内置，D-Sub15in x1,D-Sub15Out x1 |
| 智能散热系统 | 智能温控风扇、风扇自检功能、节约能耗、减小噪音、降低温度、提高可靠性 |
| 系统控制方式 | 中英文语言切换、对比度、亮度、清晰度、色彩饱和度、色调、信号切换、信源浏览、色温调节、重显率切换、运行状态显示 |
| 操作方式 | 线控、远程控制 |
| 总线控制 | 12C |
| 视频制式 | PAL、NTSC |
| 宽电压设计 | 100~240V AC |
| 功耗 | 200w 205W 220W 225W |
| 边框尺寸 | 上:0.44mm;下:0.44mm; 左:0.44mm;右0.44mm 上: 1.15mm;下:0.55mm; 左:1.15mm;右0.55mm |
| 外型尺寸 | 1210.51mm×681.22mm(宽×高) 1211.5mmx682.3mm(宽×高) |
| 显示区域尺寸 | 1209.6mmx680.4mm(宽×高) 1209.6mmx680.4mm(宽×高) |
| 安装孔位 | 6o0mmx400mm（宽X高) |
| 安装方式 | 挂架（选配）、支架（选配）、机柜（支持) |
| 重量(含包装) | 约12.9kg |
| 存储温度 | 约15kg |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | 0℃~50℃ |
| 外壳材质 | 10%~90% |
| 品质标准 | 金属外壳、防静电、防磁场、防强电场干扰中国电器产品强制认证（3C ) |
