展厅、商场等场景也会用到一体机,也会与拼接屏、led等配合使用。在使用使用中,故障率极低。如果你不知道在什么场景下使用一体机,可查看:展厅触摸屏显示你知道你的一体机要显示什么吗?


一、红色指示灯闪烁,不开机

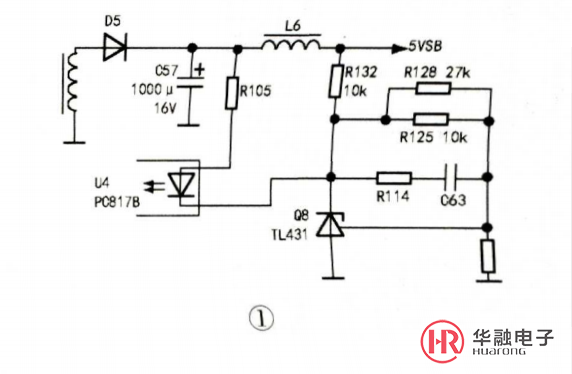

分析检修:机器正常工作时,待机时指示灯为红色,开机时指示灯由红色变成绿色红色指示灯闪烁,说明电源供给主板的电压过高或过流,电路进入保护状态。通电后测电源板输出的5V电压在10V左右波动,明显5SVB电压过高。该机由R32、R128、R125、Q8等元件组成稳压控制电路,如图1所示。重点检查l132、R128、R125,发现R128已经断路,换新后故障排除。
二、红灯亮,不开机分析检修:
红灯亮、不开机故障较为常见,故障原因有:存储器数据损坏,背光电路出现问题造成保护,主芯片损坏等。首先测量各组供电电压,发现STB信号电压为17V,低于正常值3.2V,这说明机器处于待机状态。测主芯片MST6M182的3.2V、1.2V、5V供电都正常,拆下主芯片上的散热片,手摸主芯片没有温升,这说明主芯片没有工作。正常时,按下待机键(该机没有待机键,但留有待机按钮插针,为了维修方便,加装一个待机按钮),CPU接收到开机信号后。发出开机指令。首先调取存储器中的数据与开机数据比对。如果正常,STB信号电压从1.7V变为3.2V,背光电路启动,灯管点亮;指示灯由红灯变绿灯,LVDS12V供电输出,供给倍频板,各电路正常工作,液晶屏上出现图像。根据故障现象分析,判断待机电路出现故障。
找来一块报废板,拆除板上的插座、电解电容、电感等大型元件,查看STB信号走向,发现STB信号分两路:一路接11和C…,送到电容E11的正极;另一路通过一只电阻l1{l与一过孔相连,拆下主芯片测试,发现该过孔与主芯片A10脚相连,在测试中当测u2(AIC22857F)却电压时,竟然开机了让机器处于待机状态,按开机按钮,无法开机,再测U2脚又可开机。
U2⑦脚通过电阻R15 100kΩ过孔到主芯片L5脚,测量U2脚电压为3.34V,正常,l15也正常。既然测量U2⑦脚电压能开机,能否模拟一个信号开机呢?笔者找来一只500kΩ.的可调电阻,串联在1K15上,先让机器处于待机状态,然后慢慢调小阻值,当调至400kΩ时,机器开机。找来一只500kΩ的贴片电阻,替换15后试机,如图2所示.故障排除。估计故障原因是主芯片启动电路异常。
