两种不同绿巨人污APP芯片技术发展路线

来源: 作者:http://www.qhdshuiyunweixiao.com/ 发布时间:2021-06-02人气:0

led显示屏芯片价格上涨会直接影响到显示屏价格,不同的技术方式适用于不同的商显方案。每种技术的存在即有它的必然性。正装也好,倒装也好DIP封装也好。在芯片缺乏的今天,很多项目只能根据价格及施工进度对需求进行更改。

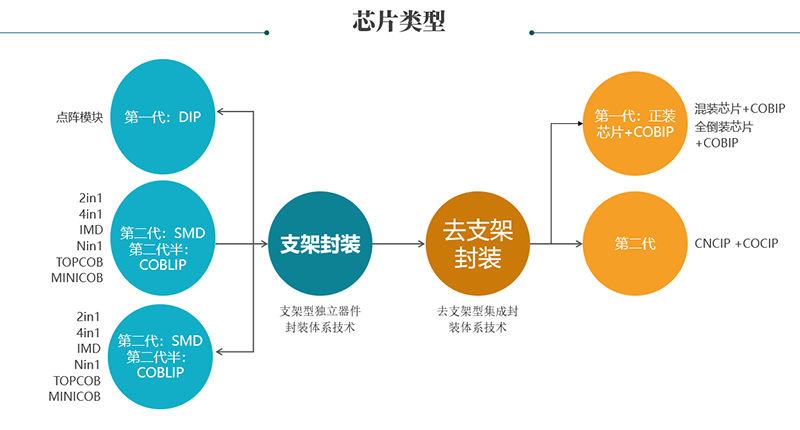

芯片技术分类技术

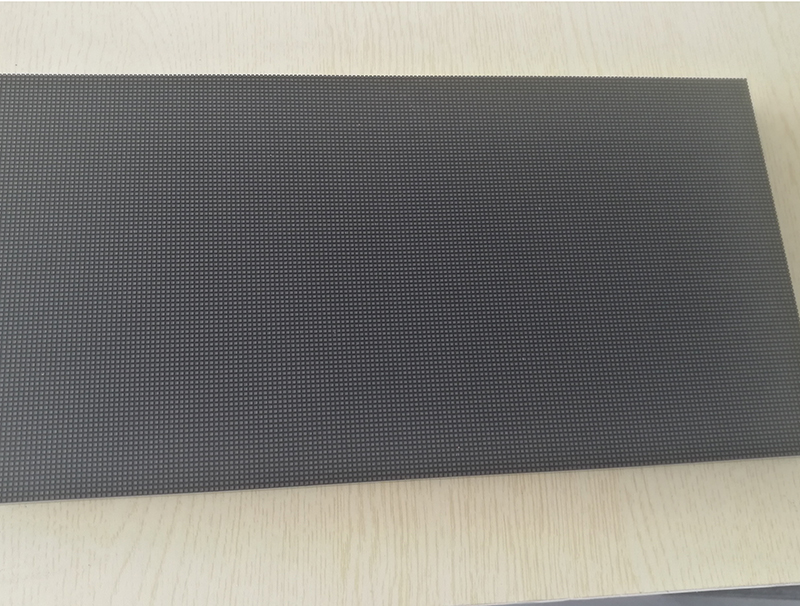

绿巨人污APP模组
绿巨人污APP芯片绿巨人污APP芯片

(一)支架型独立器件封装体系技术

特征:封装器件都带有支架引脚,点亮时需要将封装器件引脚焊接到另一张PCB板的对应引脚焊盘上,因此产业推动的是一种2块板的面板集成制造技术。其中第1块板是封装灯珠内的PCB板或其它材料载板,第2块板就是焊接独立封装器件用的驱动PCB板。

① DIP封装技术
是左端技术最早出现的封装技术形态,主要特点是封装器件带有垂直(相对于焊接的PCB板平面)的支架引脚,属左端技术的第1代封装技术。

② SMD封装技术
在DIP之后出现的一种带有支架引脚的封装技术,与左端技术框架内的DIP不同之处在于支架引脚方向是水平的,可称之为平面引脚,属左端技术的第2代封装技术。

③ 点阵模块封装技术
具有DIP技术垂直引脚的特征,与DIP技术的差别在于引入了COB有限集成封装工艺,属左端技术的1代半封装技术。像行业之前的点阵模块、全彩三合一像素集成点阵模块都属于此类技术。

④ COBLIP(Chip On Borad Limited Integrated Packaging)COB有限集成封装技术
具有SMD技术平面引脚的特征,与SMD技术的差别在于引入了COB有限集成封装工艺,即在独立封装器件内的PCB板的一面用COB封装做有限像素集成,另一面依然采用支架引脚布局。部分企业在支架引脚数量上做了减少的优化处理方案,属左端技术的2代半封装技术。像行业出现的2合1、4合1、N合1、IMD、TOPCOB和MINICOB等概念性封装技术均归属于此类封装技术。

⑤ 内置IC-SMD封装技术
依然具有左端技术的支架引脚特征,与体系内上两代技术的差别在于实现了灯驱同像素合封。但最终的独立封装器件应用还是要通过支架引脚焊接到PCB板上,没有脱离开2块板的面板集成制造技术特征,归属于左端技术的第3代封装技术。


(二)去支架型集成封装体系技术

特征:努力实现去支架引脚化集成封装,产业推动的是1块板的高集成度的面板集成制造技术。不使用无支架型集成封装体系技术描述的方式,是因为“无”字无法体现出技术的思想内涵,用“去”字可以和左端技术对比出去支架引脚努力的程度。

① COBIP(Chip On Borad Integrated Packaging)COB集成封装技术
是高集成化封装思想在2010年最早出现的封装技术形态,与之前左端技术的全彩三合一COB集成封装点阵模块技术相比,实现了1块板的灯驱合一面板集成技术。即在PCB板的一面做至少0.5K像素集成封装,在PCB板的另一面布局焊接驱动IC封装器件。属右端技术的第1代创体系技术。这代技术在
选择使用led芯片上共有三种技术变形,分别是正装LED芯片+COBIP技术组合,正、倒装混合LED芯片+COBIP技术组合和全倒装LED芯片+COBIP技术组合。与左端技术最大的不同点在于实现了灯珠像素面的无支架引脚化,驱动面还是封装好的驱动IC引脚焊接工艺,其特征就是“1块板的半无支架引脚化封装技术”。

② COCIP(Chip On Chip Integrated Packaging)双功能芯片垂直堆叠灯驱同像素合封集成封装技术
③ CNCIP(Chip Next to Chip Integrated Packaging)双功能芯片平面布局灯驱同像素合封集成封装技术
是在右端技术思想指导下实现的“1块板的全无支架引脚化封装技术”,即在LED显示面板的背面也去掉了驱动IC封装器件的引脚,灯驱的双功能裸晶级芯片在1块PCB板的同侧实现了灯驱同像素内合封的集成封装,属右端技术的第2代封装技术。

3. 其它技术
如图在左端技术中,用红字标注的GOB和AOB技术不是封装技术。封装技术是涉及到对LED裸晶级芯片保护的技术, 而GOB和AOB是在SMD面板或N合1面板集成制造后的一种对独立封装器件支架引脚的后处理保护工艺。

4. 两种封装体系技术分别主导的LED显示面板产业特征

左端技术产业特征
① 显示面板产品是有支架引脚技术
② 2块(PCB)板封装后器件级引脚焊接面板集成技术
③ 在面板像素失控能力水平上,室内可达万级,户外可达千级。2代半封装技术能力室内可达十万级。
④ 产业链布局分散,产业集成度低。
⑤ 产业优质资源利用效率低。
⑥ 高碳和高污染排放,费水、费电、浪费原材料。

右端技术产业特征
① 显示面板产品是去支架引脚技术
② 1块(PCB)板封装中芯片级焊接面板集成技术
③ 在面板像素失控能力水平上,室内可达百万级,户外可达十万级。
④ 产业集成度高,不仅可以实现产业内的封装企业和屏企的产业环节集成整合,还可实现LED芯片和驱动IC芯片的跨产业集成整合。
⑤ 产业资源利用效率高。
⑥ 1块板技术与2块板技术相比,可减少50%的碳气和污染排放量,节水、节电、节省原材料效果显著。

假设以上封装体系技术分类方法合理,认同封装体系技术所主导的产业特征,接下来在后面的第五个问题中,看看从这种封装体系技术的分类方法中,可以得到哪些新的认知。
