各路维修师傅也在网络上分享了检修经验，绿巨人污版来看一下来自某论坛张师傅的分享：

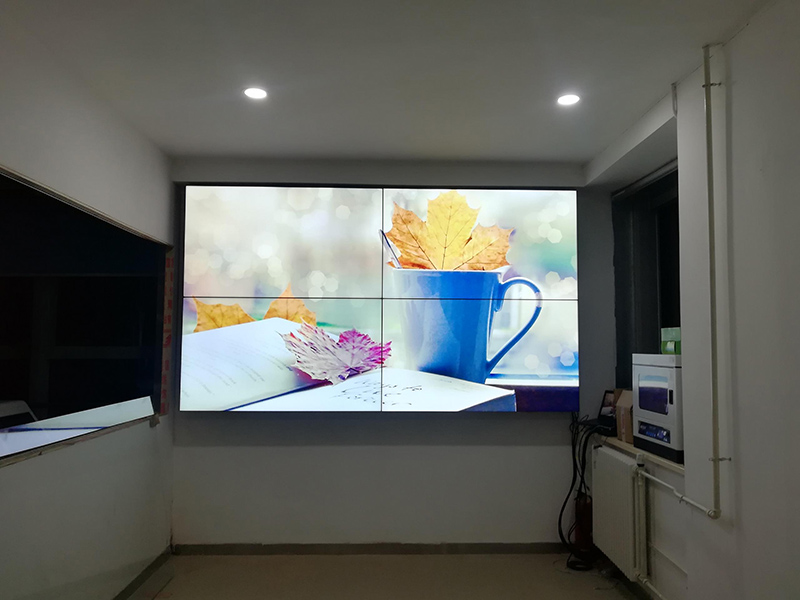

一台拼接屏电视（由4台50英寸液晶电视拼接而成），右上边的电视无规律黑屏。在故障出现后，关机一会儿再开机，工作正常，但几小时或数十小时后黑屏。
凭经验判断，led灯条不良。等故障出现后，用手电筒照射液晶屏，看到屏上有图像，由此证明故障系背光灯熄灭引起。
此机采用X创（XXLUX）屏（型号V500DK2—KSIRev.C8），恒流板型号是C500S01E02A。测量恒流板插座上24V电源，背光开/关控制与亮度调节端电压都为4，8V，均正常，但黑屏时LED+电压由43V降为24V0为了防止误判，决定先代换恒流板，但代换后故障依旧，由此确认故障原因是LED灯条不良。此机灯条分为左右两组，每组由8串灯条并联而成。经过观察，发现左边一组灯条有问题。
该恒流板上设有多个灯条电压测试点，标注为M×，如图1所示。对比测量，发现M6点的电压在黑屏时为ov，正常时为1.8V；其他测试点正常时电压为1.3V、1.9V，黑屏时会瞬间升至43V然后慢慢下降。分析认为，故障原因应是与M6点相连的灯条中某灯珠异常。
准备更换灯条时，突然想起一组灯条有8路组成，仅仅一路不工作，对图像亮度影响不大。于是断开M6点与灯条的连线，短接M5、M6，使M6与M5电压相等，则恒流电路检测不到异常，也就不会保护。按此方法改动后试机，一直正常，但M5、M6点电压为1.8V，其他测试点电压都为5V,并且LED+电压也升到47v。看来短接M5、M6后，M5、M6电压下降引起恒流电路误判，提高了LED+电压，这样会引起工作温度升高，加速灯条损坏。
上电，测得电容AC49正极电压为5V0找来4只普通二极管串联起来（压降约为3．(V),正端与AC49正极相连，负端与M6点相连，如图2所示。上电后测得M6点电压约为1．8V，其他测试点电压均正常。长时间试机，故障再未出现。
目前正常的液晶拼接屏产品，如果选用的是一线厂商lcd拼接单元，几乎不会出故障，且大部分故障液晶拼接屏厂家都会联系用户返厂由专业师傅进行处理。以上方式仅供用户在不得已时的学习参考。
你也可以参考简洁版本的：液晶拼接屏背光灯灯条更换技法作为快速的流程了解。
