数据类型中，通常分数字信号与模拟信号，而BNC属于模拟信号。
（一）目前常用的拼接处理器通常接口类型为：
HDMI、DVI、VGA。
有客户问：你的拼接控制处理器，有没有BNC接口？没有，看了一下，几款拼接屏用的设备还真没这接口。据说较老的矩阵有纯视频矩阵（BNC接口）。目前数字信号在传输上，处理速度上，可得到比模拟信号更好的表现。

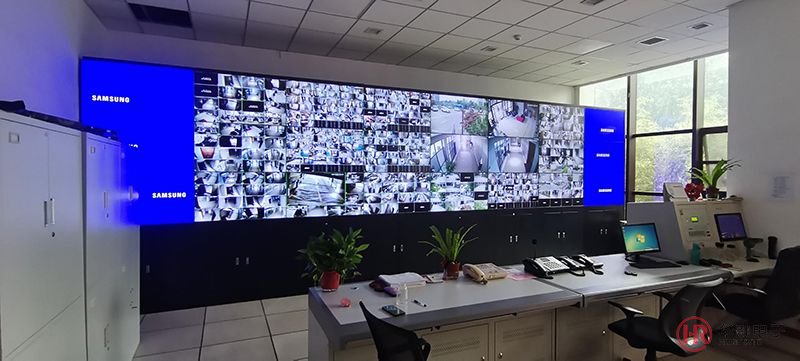

实际应用：BNC模拟信号多用于监控信号传输。即通常与硬盘录像机进行连接。硬盘录像机可接入拼接控制处理器。
BNC所涉及信号设备：枪机、半球型摄像机、一体化摄像机、红外日夜两用摄像机、高速球摄像机、网络摄像机等。
（二）视频拼接控制器
视频拼接控制器是专业的视频处理与控制设备，主要功能是把一路视频信号分割为多个显示单元，将分割后的显示单元信号输出到多个显示终端，并完成用多个显示屏拼接组成一个完整的图像，处理过程完全硬件化，不需要电脑和启动软件等操作，非常简便。
（三）不同接口：

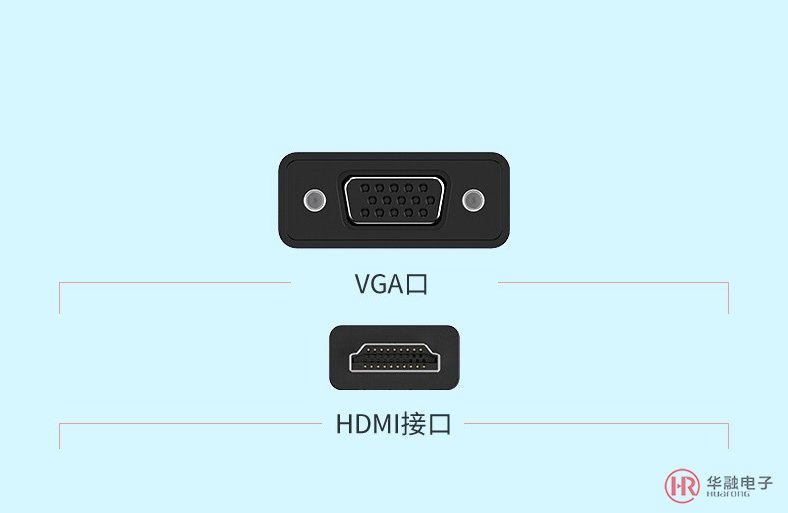

① HDMI接口
高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/ 音频 接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，最高数据传输速度为2.25GB/s。
② VGA接口
VGA（Video Graphics Array） 视频图形阵列 是 IBM 于1987年提出的一个使用 模拟信号 的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。
③ AV接口
AV接口算是出现比较早的一种接口，它由红、白、黄三种颜色的线组成，其中黄线为视频 传输线红色和白色则是负责左右声道的声音传输。
④ DVI接口
DVI（Digital Visual Interface），即 数字视频 接口。它是1999年由Silicon Image、Intel（ 英特尔 ）、Compaq（ 康柏 ）、IBM、HP（惠普）、NEC、Fujitsu（富士通）等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。
一个DVI显示系统包括一个传送器和一个接收器。传送器是信号的来源，可以内建在显卡芯片中，也可以以附加芯片的形式出现在显卡PCB上；而接收器则是显示器上的一块电路，它可以接受数字信号，将其解码并传递到数字显示电路中，通过这两者，显卡发出的信号成为显示器上的图象。
USB接口： 通用串行总线 （英语：Universal Serial Bus，缩写： USB ）是连接 计算机系统 与 外部设备 的一种串口总线标准，也是一种输入输出接口的技术规范，被广泛地应用于个人电脑和移动设备等信息通讯产品，并扩展至摄影器材、 数字电视 （机顶盒）、游戏机等其它相关领域。最新一代是 USB 3.1 ，传输速度为10Gbit/s，三段式电压5V/12V/20V，最大供电100W ，新型Type C插型不再分正反。
在具体实践中，如led显示屏都有对应的输入信号选择（HDMI、VGA等），当接口连接正确后，需要根据物理接口类型选择led屏的输入信号，如果两者不对称，那么视屏显示输出就不会正确，一般为蓝屏。
（四）拼接控制处理器参数：
规格：4U标准机箱卡槽：12个
电源： AC 220V 50/60Hz.
备电：不支持
尺寸：435mm*300mm*185
