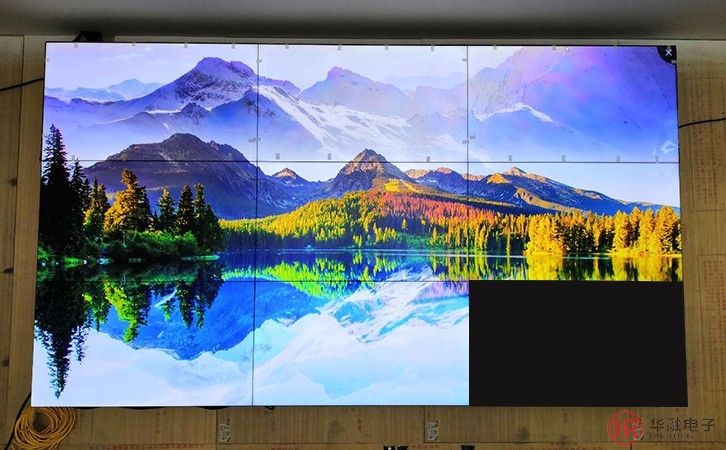

液晶拼接屏有一块不显示解决方案(图文)

来源: 作者:大屏幕工程师 发布时间:2021-11-13人气:0

液晶拼接屏有一块不显示解决方案(图文)




电源板故障、拼接控制处理器故障,液晶面板损坏、电源线松动、排插故障等都可能导致屏幕无法点亮。绿巨人视频下载通常中:机柜、控制处理器、拼接单元、数据线等组成。

而拼接控制处理器,分输出接口与输入接口,连接时不可连接错误。

比如如下控制处理器参数:

1.带载650万像素;最宽10240、最高8192;

2.输入接口:VGA*1(选配)、DVI*1HDMI1.4*23G-SDI*1、安卓子卡*1(选配);

3.输出接口:网口*10DVI(监视)*1;

4.图层数量:3+10SD;场景数量:10;

5.支持无线投屏U盘播放;支持旋钮亮度调节。6.控制方式:USBTCP/IP

7.中控对接:TCP/IP



一:电源的供电上,能选择一线品牌线材尽量选择一线品牌,如公牛等,可减少各种问题的产生。在没有通电的情况下机器不会工作,指示灯绿灯为正常工作,红灯为关机状态检查一下电源路线是不是正常的链接好了。



二:在判断电源已到排插处没有问题的前提下,电源连通与送到DID单元后方的处理器:这个时候打开电源显示的是白屏的。这可能是屏线漏插、插反、插错、弯针、少针所致,或是屏的逻辑板不良,所以在安装的时候要确保屏线的规格。



三:高压线没接好:要是风扇会动但是屏幕是黑屏的话。这样就要从液晶拼接屏的拼接盒电源到屏之间检查,保证每根高压线线线序没有错,两头都没有插反,没有错位,两头的连接处没有弯针、少针现象切接触良好。



四:电压不够:检查拼接板子上的JP1JP2处短路帽是否套在12V上,从电源到24V输出接线是否正确。



五:短路:设备内有杂物,或者运输过程搬运过程产生壳体内杂物,如:金属线材、废线、螺钉、在箱体内的金属扣拆包时掉入大屏整体内等。

要是遇到这个问题就应该比较严重了,拼接盒从测板到成品出货经过反复测试,这种现象很少很容易忽略掉,在没有检查就通电的瞬间短路就可能把屏烧坏或拼接盒烧坏,这个时候就可能出现黑屏和白屏。所以大家在安装好之后要仔细的检查才行,通电之前用万用表量一下液晶拼接屏的屏线和高压线电压部分是否对地短路,以免引起不必要的麻烦、经济上的损失和人员上的浪费。



六:屏或者拼接盒本身不良,(该现象存在几率甚微但也不能完全排除),由于运输或是撞击而产生的不良风险是潜存的。

在出来点不亮的故障时,需要逻辑清晰对问题进行排查。
