55寸液晶拼接屏安装调试步骤
55寸拼接屏安装时根据安装方式灵活调整安装步骤,在安装中,壁挂安装、机柜安装和嵌入安装等会有不同。安装过程中,可能出现问题的是,安装方案对现场来说不是很合理,但整个产品及部件到现场后,才发现部分安装材料需要变更。这时可能就会延长安装周期。
实际现场中,可能你觉得安装很简单,技术员通常:
将液晶屏平放在泡垫或干净的柔软垫子上面,液晶屏正面朝下;
将机芯固定架分左右两侧用12颗BM5X8的螺钉将固定架固定在液晶屏上;
将拼接单元机芯平放。支架安装,大屏幕上架,接线、调试。
这样就安装上了,实际过程中安装人员逻辑清晰、细心处理好每个细节,才能让大屏更完美。
壁挂液晶拼接屏安装步骤
1、壁挂安装
打开水平仪,对高度及宽度进行测量后,找到定位点。并对需要打孔的位置进行标记,安装支架,连接拼接控制处理器。
55寸拼接屏壁挂安装注意事项
① 不管是55寸、49寸还是46寸的液晶拼接屏、在安装时至少需要两名安装人员、其中至少需要一名专业技术员。如此方可确保不会人为地对拼接屏造成损坏。
② 在安装前得对承重墙体进行实际测量、只有在确保墙体能够承重的情况下才能进行液晶拼接屏的安装。
③ 在安装前的准备好一些必备的工具:水平仪或水平尺、冲击钻、卷尺、记号笔、扳手、螺丝刀、人字梯或脚手架等。
2、落地支架安装
a、通过精确的计算和测量后用记号笔在墙面上需要打孔的地方做好必要的几号、然后在用冲击钻在墙面上有开孔记号的地方进行开孔、切记靠空的深度应稍大于膨胀螺丝的长度、而膨胀螺丝的长度则以配件为准。
b、用膨胀螺丝把支架固定在墙体上、但在拧紧螺丝前还需要用水平仪或水平尺调整好支架的整体水平度,在调整好以后直接把螺丝拧紧。重复同样的操作把所需要安装的支架全部安装完成。切记一点、支架的安装顺序应该是从左到右、从下到上。
c、在把壁挂支架安装完成后、根据实际的使用需求把所要用到的信号线、电源线、控制线等一次布置在支架上,并用扎带进行简单的固定、避免因线路错乱而导致信号受到干扰。
2、55寸拼接屏常规安装步骤
a、把4个挂钩固定在液晶拼接屏后盖上先对应的位置、切记安装需一致。
b、两个人写作把液晶拼接单元挂到支架上、并通过调节挂钩上的螺丝固定屏幕的位置。但在固定前需要借助水平尺或水平仪等辅助设备对拼接屏进行相对于的调整。在调整的过程中切记对拼接屏进行强拉、强推,以避免造成人为的损坏。还有就是液晶拼接单元的安装顺序和支架的安装顺序一致:从左到右、从下到上。
1、安装面承载要求
由于整个液晶拼接系统重量大,单位面积承载力高,一般来说,对于拼接系统,要求安装面承载力为500kg/m2。
在安装大屏幕和支架之前,必须了解建筑结构是否满足承重要求。否则,应加固安装面。
2、空调要求
液晶屏通电时,除了背面产生的热量外,屏幕本身也会产生一定的热量。如果空调将冷空气直接吹到屏幕上,会损坏屏幕。因此,空调出风口应尽量远离拼接屏(一般建议在2-3米以上),以防损坏屏幕。
3、消防要求
为避免损坏灭火设备,液晶面板应远离液晶面板2米以上。
4、环境光和照明
建议大屏幕系统安装在背光或侧灯位置,不应直接暴露在阳光下,避免观看时光线的干扰。同时,对于室内照明,建议大屏幕前照与大屏幕平行控制。
5、屏体边框
在安装支架和屏幕之前,必须与用户进行清楚的沟通。建议采用筛框安装方式。建议在屏幕周围使用可拆卸框架,以便于以后的维护和操作。

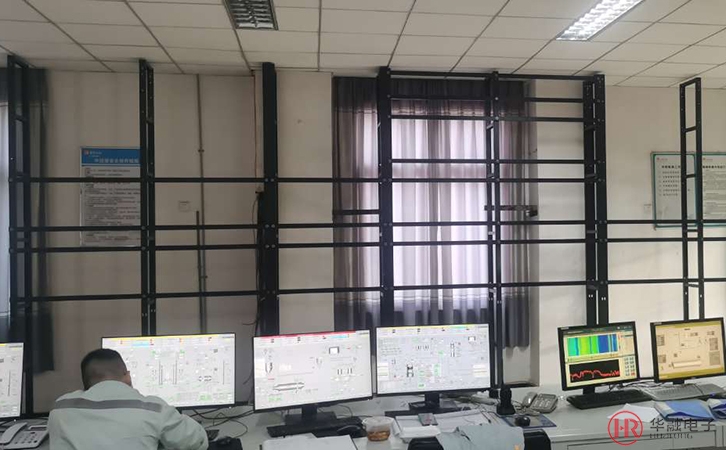

6、支架安装
安装支架时,应先确认整个安装环境,然后再安装支架。安装时注意以下几点:
(1) 核对图纸,确认支架安装方式及数量是否正确;
(2) 检查支架立杆安装是否牢固,各连接部位螺丝是否牢固;
(3) 检查支座平面、标高、水平、垂直误差≤1mm;
(4)安装后检查墙体和地基是否完好,确保设备轴承正确。

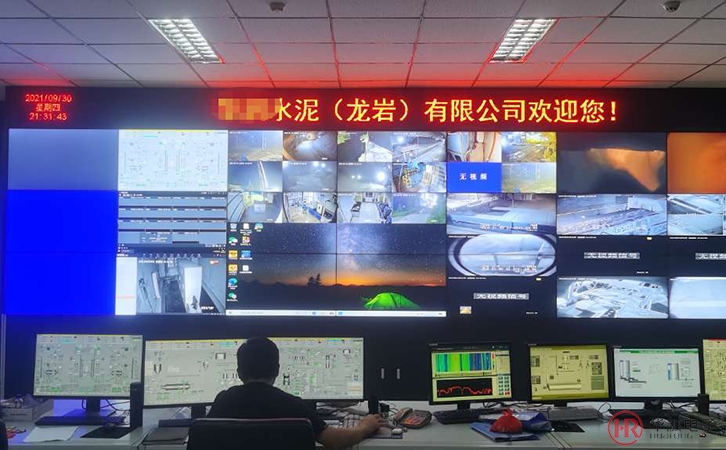

7、大屏幕安装
安装大屏幕时,请注意以下几点:
(1)、屏幕受力。筛体采用背板螺丝、塔架、主机架、立杆的受力方式。严禁多层直接堆码安装筛体,以免长期重力作用造成损坏;
(2)、和屏幕间隙。屏幕安装后,水平和垂直间隙不大于1mm;
(3)、整个屏幕。整个屏体的水平、垂直、平面、标高误差≤2mm;
8、信号测试
根据相应设备的配置,做好输入输出接口的连接,检测各种信号显示,可以在通电过程中进行测试。测试完成后,完成系统连接图。
9、操作培训
根据相应设备,对用户进行开、关、信号选择、模式切换等操作培训。
