一、简单的LCD屏拼接逻辑：
① lcd拼接单元② 电脑主机
③ 高清线
④ 高清矩降
就可以实现液晶屏的拼接。根据使用场景、使用需求、播放内容等，比如要画面漫游、小接线缝、点对点、不变形不拉伸等。就需要专业的大屏幕方案了。

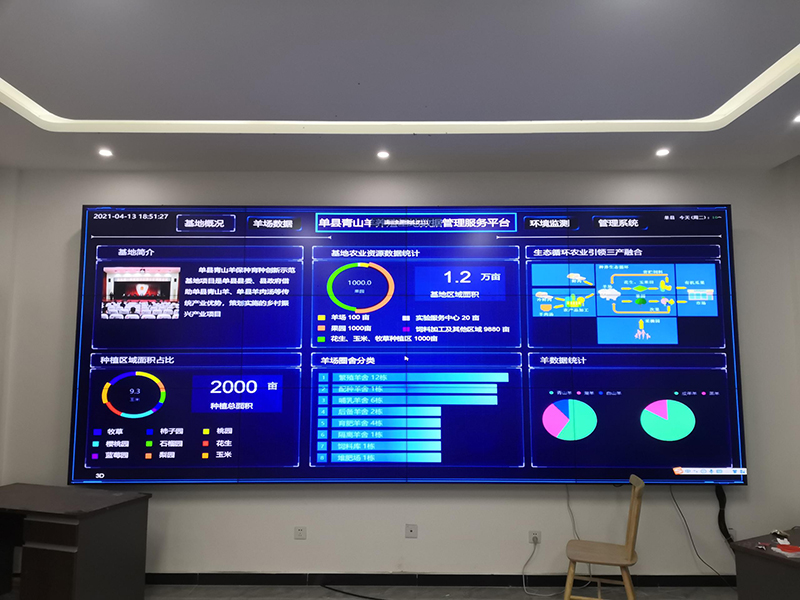

产业研究院 55寸0.88拼缝3x4案例
二、拼接后主要能实现：
（一）无边框，不因拼缝遗失细节（二）高清、便利、稳定助力监控调度
（三）美妙视觉助力高端商显
而实际施工中，要实现拼接，会涉及到屏幕类型选择（DLP，还是LCD)，尺寸选择、品牌选择、拼缝选择、安装方式选择、亮度选择等。也就是功能性方案会比能看见的物体连接更重要。
三、案例参考：
a、落地安装机架b、21台55寸lcd液晶拼接屏（三星原装液晶面板）
c、应用管理软件包 线材及配件d、网络化一体点屏控制器
2．大屏幕显示系统规格 本项目采用的液晶拼接墙由大屏幕超窄边液晶拼接屏与点屏控制器组成，共21台液晶拼接单元：
具体的尺寸规格如下：55寸单屏面积：1213.5mm（宽）X684.3mm（高）
液晶拼接墙整屏面积：8494.5mm (宽) X2052.9mm（高）

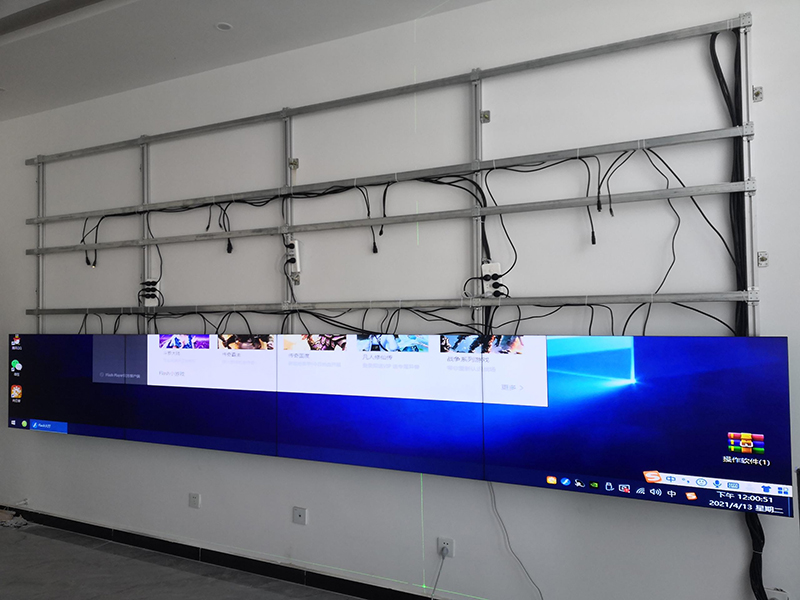

① 包边支架：
根据液晶拼接墙显示尺寸及外观尺寸进行设计，拼接墙的大小按照惯例由拼接墙单元的个数(宽n*高n)和单元的实际尺寸来计算。
3x7-55既是指高3个液晶拼接单元，宽7个液晶拼接单元、总共是由21个55″液晶拼接显示单元组成，其具体的安装方式可根据实际的使用环境来确定是采用壁挂安装、落地支架安装或者是落地机柜安装，其安装方式完全取决与使用环境和用户需求。
液晶拼接墙使用的是保诚超窄边液晶拼接屏（采用的是三星原装A级液晶面板），并经过后期的技术处理、使其完全符合大屏幕拼接墙的设计要求。
② 信号线
实际项目中，信号线虽然是辅助材料，但最容易出问题的也是他。比如长度不够，数量不够，质量不够等。均会影响最后的显示项目。
四、拼接屏拼接方案实现步骤
一、用户对大屏显示面积的要求。需要知道显示面积，而不是单纯墙的面积。这是拼接屏方案最基本的前提，因为液晶拼接产品全部都是固定的尺寸，所以要根据不同的显示面积使用不同尺寸的产品，比如说，46寸的产品和55寸的产品宽度就有193mm的差距，所以在最初设计方案的时候就要首先考虑使用哪一个尺寸的产品。
二、用户对大屏拼缝的要求。拼接屏有多种拼缝，大到20mm，小到1.7mm，拼缝不同，自然在价格方面就存在很大的差异，所以绿巨人污版就在充分理解用户对大屏的需求，平时都是做什么使用，比如说要是做监控显示的话就可以使用大一点拼缝的产品，如果是做视频会议使用就使用超窄边的产品，这一点也是拼接屏方案的重心组成部分。
三、安装环境的考量。在定好产品的同时，绿巨人污版作为安装的一方就要为下一步安装做准备了，用户的安装区域有多大，使用什么样的安装方式，墙体是不是实体墙，如何留检修通道，这都是绿巨人污版要考虑到的因素，这也是整个拼接屏方案的关键一环，如果设计不当的话，不仅对安装造成很大的影响，在以后的维护使用中也会带来诸多不便。
四、所能实现的显示效果。液晶拼接产品在拼接成一个大屏幕后可以实现多种功能，如整屏显示、分割显示、漫游显示等，而要实现不同的显示效果就要搭配不同的控制设备，比如说如果用户是用来显示电脑信息就可以搭配矩阵设备，如果需要实现监控信号上屏就需要搭配解码设备并根据监控头的多少来配多少路数的解码器，这都是拼接屏方案所必须要提前考虑到的问题。
